KTERM44 - Kilchherr Elektronik AG

Das K-TERM 44 Option Board wird in Motorola Geräte eingebaut. Entsprechend der Version ist das K-TERM 44 mit einem Man-Down-Sensor und einem Baken Emp­fänger zur Inhouse Lokalisierung ausgerüs­tet.

Das K-TERM 44 kann in folgende Motorola Geräte eingebaut werden:

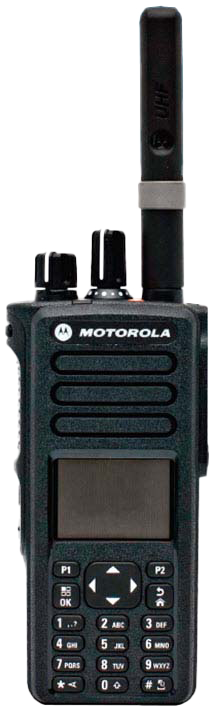

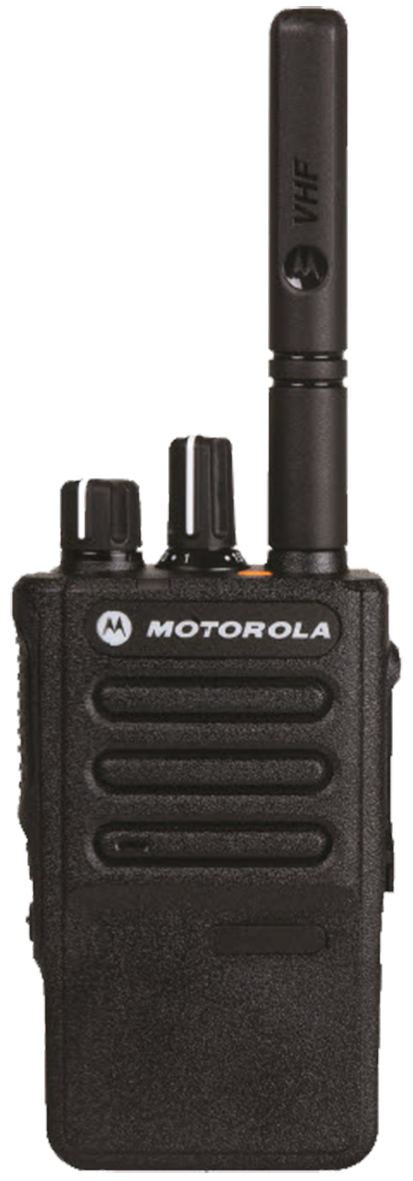

Portable Funkgeräte: DP440x, DP460x, DP480x, DP3441* (inklusive e-Geräte)

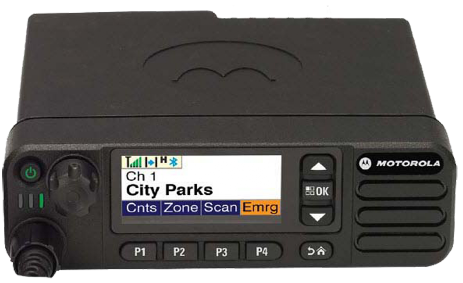

Mobile Funkgeräte: DM440x(e), DM460x(e)*
*EMEA Bezeichnung. Für entsprechende Modelle in anderen Regionen bitte das Do­kument

„K-TERM 44 Option Board Support for different radio models and regions.pdf“ einsehen.

Ein K-TERM 44 mit integriertem Baken Empfänger ist zusätzlich mit einem Man-Down Sensor ausgerüstet. Diese Version integriert alle Funktionen der ManDown Version (siehe oben) und empfängt zusätz­lich Bakensignale. Diese Signale werden zur Zentrale gesendet. Entsprechend dem Funksystem werden verschiedene Optimie­rungen eingesetzt, um den Datenverkehr schnell und effizient zu übertragen. Wird ein Alarm ausgelöst, werden mit jeder Alarmmeldung die drei letzten Positionen zur Zentrale übertragen. Damit ist sicherge­stellt, dass eine Person im Notfall so schnell wie möglich lokalisiert werden kann.

Die Anforderungen an ein Funksystem sind sehr vielfältig. Um diesen Kundenwün­schen gerecht zu werden, können wir spe­zielle Funktionsanpassungen anbieten

• 5 Ton Signalisierung

• Bahnfunk-Applikationen(Shunting)

• Kundenspezifische Anpassungen

• Kommunikation mit externen Geräten (Bluetooth, etc.).

Die ManDown Version dient zur Alarmierung im Notfall:

• Man-Down-Alarm mit Voralarm

• Alarm bei fehlender Bewegung

• Manueller Alarm

• Alleinarbeiteralarm

• Externer Alarm via Taste


Im Alarmfall können folgende Informatio­nen übertragen werden:

• Motorola Alarm Meldung.

• Mithören.

• SDS Textmeldungen mit GPS, Distanz-und Richtungsangaben.

• Telemetrie Ansteuerung.

• Abspielen von WAV Sequenzen.

• Lokalisierungssignale im auslösenden Gerät.

• K-TERM Alarmmeldungen zur Zentrale.

Vor dem Auslösen eines Alarms wird ggf. ein Voralarm mit Signaltönen aktiviert. Die Alarmfunktion ist pro Kanal einstellbar.

Alle Funktionen sind zu den Funktionalitä­ten des Vorgänger Moduls

K-TERM 42 (DP/ DM3xxx) kompatibel.

Die Funkgeräte haben einen vorgesehe­nen Einbauplatz für das

K-TERM 44 Opti­on Board. Das notwendige Zubehör wie Schrauben und Anschlusskabel ist im Liefe­rumfang enthalten.

Zur Parametrisierung der K-TERM 44 Funk­tionen wird das K-TERM CPS Programm verwendet. Ist das Modul eingebaut, kann das K-TERM 44 via Motorola Programmier­kabel und der K-TERM CPS Software konfi­guriert werden.

Folgende Produkte können in einem Funksystem mit dem K-TERM 44 eingesetzt werden:

• K-TERM 72 Baken Sender für Inhouse-Lokalisierung

• K-TERM 82 IO Box für Telemetrie und IO Steuerungen
