KTERM72
Produkte
Beschreibung
Ein K-TERM 72 Bakensender wird zur Lokalisierung von Personen und Gegenständen in Gebäuden verwendet. Zu diesem Zweck sendet der Bakensender Positionsdaten in definierten Zeitintervallen und mit einstellbarer Sendeleistung. Die Bakensignale werden von Empfangsmodulen empfangen und ausgewertet (z.B.K-TERM44).
Stromversorgung
Die Stromversorgung der Elektronik kann auf verschiedene Arten erfolgen:
- IP67 Steckverbinder
- Batterie, 19Ah für einen Betrieb von 2-3 Jahren. Die Lebensdauer ist abhängig von den Einstellungen (Sendeleistung, Sendeintervall).
- Externes Steckernetzteil mit 1.5m Kabel und Steckerdurchführung im Gehäuse. Es stehen zwei Arten der Steckverbindung zur Verfügung:
- IP67 Steckverbinder
- Integriertes PoE LAN Modul. Die Stromversorgung wird via LAN erfolgen. Gehäuse ist nicht mehr IP67 geschützt.
Überwachung
Die Lokalisierung von Personen kann im Notfall lebensrettend sein. Um die sichere Funktion des Systems jederzeit zu gewährleisten, kann es sinnvoll sein, die Funktionalität zu überwachen. Es stehen folgende Möglichkeiten zur Verfügung:
- Durch Aktivierung der Servicefunktionalität in der Bake wird in Intervallen von drei Minuten eine Statusmeldung auf dem Servicekanal ausgesendet. Ein Bakenempfänger mit LAN Modul wird in Reichweite installiert und empfängt Statusmeldungen von allen Baken in Reichweite. Der Bakenempfänger überträgt die Informationen an ein Überwachungsprogramm.
- Verwendung eine PoE LAN Moduls. Der Status der Bake wird laufend an ein Überwachungsprogramm übertragen.
Gehäuse

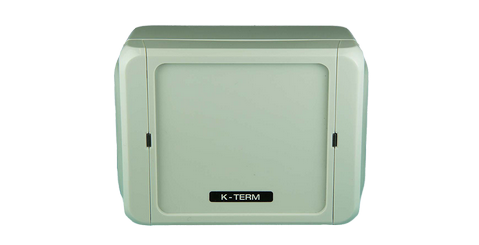

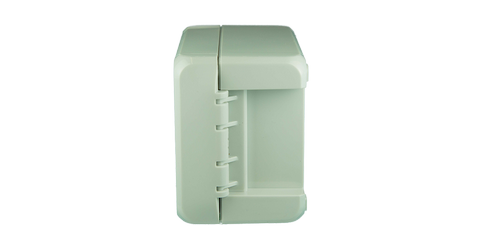

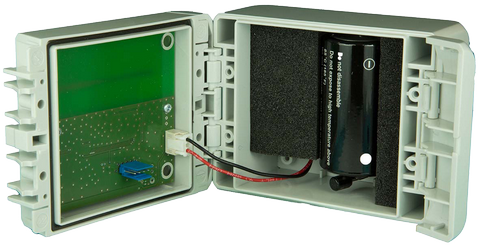

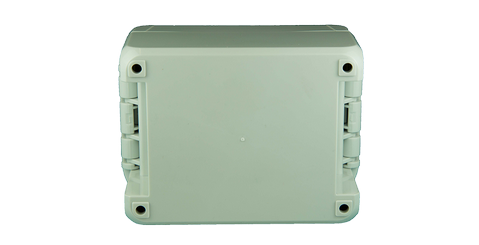

Die Elektronik ist in einem Polycarbonate Gehäuse untergebracht. Es entspricht dem IP67 Standard und besitzt IK7 Schlagfestigkeit. Die Montage des Gehäuses erfolgt mit 4 Schrauben. Diese werden in den Ecken des Gehäuses angebracht und sind bei geschlossenem Gehäuse nicht zugänglich. Die Bakenelektronik ist im Deckel befestigt. Der Deckel kann komplett vom Gehäuse getrennt werden (Klickverschluss). Falls notwendig, kann das verschlossene Gehäuse zusätzlich mit
4 Sicherheitschrauben verschraubt werden.
Reichweite
Die Sendereichweite ist abhängig von der installierten Position, der eingestellten Sendeleistung sowie dem Gebäudematerial und beträgt von 0,5m bis ca. 35m.
Technische Daten
| Frequenz Sendeleistung TemperaturBatterie Abmessung Gewicht | ISM Band 868/916 MHz von -28 bis 11dBm -25° C bis 85° C LI/SOCIշ/19Ah/3.6V 11,2 x 8,0 x 6,0 cm 300 g (mit Batterie) |
Artikel
K-TERM 72 Beacon Transmitter 868MHz mit Batterie 19Ah K-TERM72 Beacon Transmitter 916MHz mit Batterie 19Ah Ersatzbatterie 19Ah Programmierbox | 6.01.18.0600 6.01.18.0700 6.01.18.1000 6.01.29.0200 |
Spezielle Ausführungen, PoE Version auf Anfrage

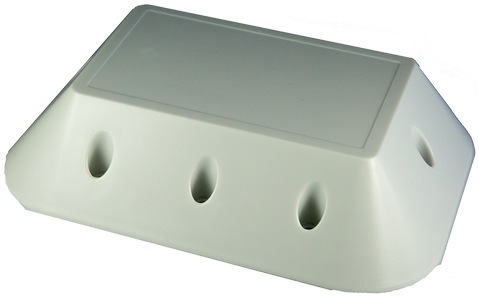

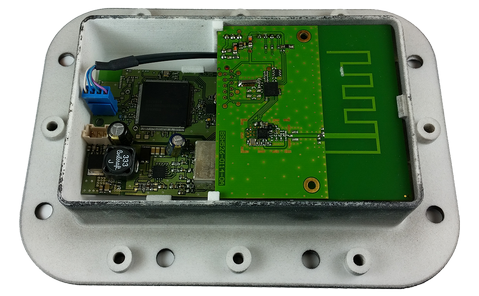

Für höchste Ansprüche an die Schlagfestigkeit ist ein IK10 Kunststoffgehäuse erhältlich (IP55)
Einstellen der Parameter
Zum Konfigurieren des K-TERM72 wird das
K-TERM CPS Programm verwendet. Zudem wird eine Programmierbox benötigt.
